Hallo! Als Lieferant von Portalbearbeitungszentren bekomme ich viele Fragen zum Gegengewichtssystem dieser Maschinen. Deshalb dachte ich, ich nehme mir einen Moment Zeit, um es für Sie aufzuschlüsseln und zu erklären, was es ist, warum es wichtig ist und wie es in unseren Portalbearbeitungszentren funktioniert.
Was ist ein Gegengewichtssystem?
Kurz gesagt ist ein Gegengewichtssystem in einem Gantry-Bearbeitungszentrum ein Mechanismus, der dabei hilft, das Gewicht der beweglichen Teile wie Portal, Spindelkopf und Werkzeugwechsler auszugleichen. Dieses Gleichgewicht ist aus mehreren Gründen von entscheidender Bedeutung. Erstens reduziert es die Belastung der Antriebsmotoren. Wenn die beweglichen Teile ausgewuchtet sind, müssen die Motoren nicht so viel arbeiten, um sie zu bewegen, was zu einem geringeren Verschleiß der Motoren und anderer Komponenten führt. Dies wiederum verlängert die Lebensdauer der Maschine und reduziert die Wartungskosten.
Zweitens verbessert ein gut konzipiertes Gegengewichtssystem die Genauigkeit und Präzision des Bearbeitungsprozesses. Wenn die beweglichen Teile ausgewuchtet sind, treten weniger Vibrationen auf und die Gefahr, dass die Maschine während des Betriebs aus der Position gerät, ist geringer. Dies führt zu qualitativ hochwertigeren Endprodukten mit engeren Toleranzen.
Wie funktioniert ein Gegengewichtssystem?
Es gibt verschiedene Arten von Gegengewichtssystemen, die in Portalbearbeitungszentren verwendet werden, die gebräuchlichsten sind jedoch mechanische und hydraulische Systeme.
Mechanische Gegengewichtssysteme
Mechanische Gegengewichtssysteme verwenden eine Reihe von Gewichten und Riemenscheiben, um die beweglichen Teile auszugleichen. Die Gewichte befinden sich normalerweise auf der der Last gegenüberliegenden Seite des Portals oder Spindelkopfs. Wenn sich das bewegliche Teil nach oben oder unten bewegt, bewegen sich die Gegengewichte in die entgegengesetzte Richtung, wodurch ein ausgeglichenes System entsteht.
Wenn sich beispielsweise der Spindelkopf nach oben bewegt, bewegen sich die Gegengewichte nach unten und umgekehrt. Größe und Anzahl der Gegengewichte werden sorgfältig auf der Grundlage des Gewichts der beweglichen Teile und des erforderlichen Bewegungsbereichs berechnet. Diese Art von System ist relativ einfach und zuverlässig, kann jedoch sperrig sein und mit der Zeit einige Anpassungen erfordern, da die Maschine verschleißt.
Hydraulische Gegengewichtssysteme
Bei hydraulischen Gegengewichtssystemen hingegen werden Hydraulikzylinder eingesetzt, um die Gegengewichtskraft bereitzustellen. Diese Zylinder sind mit den beweglichen Teilen verbunden und mit Hydraulikflüssigkeit gefüllt. Wenn sich das bewegliche Teil bewegt, ändert sich der Druck in den Hydraulikzylindern und sorgt so für eine Gegenkraft.
Einer der Vorteile hydraulischer Gegengewichtssysteme besteht darin, dass sie einfacher an unterschiedliche Lasten und Bearbeitungsvorgänge angepasst werden können. Außerdem sind sie tendenziell kompakter als mechanische Systeme, was bei kleineren Bearbeitungszentren von Vorteil sein kann. Allerdings sind hydraulische Systeme wartungsintensiver und anfälliger für Undichtigkeiten als mechanische Systeme.
Unsere Portalbearbeitungszentren und Gegengewichtssysteme

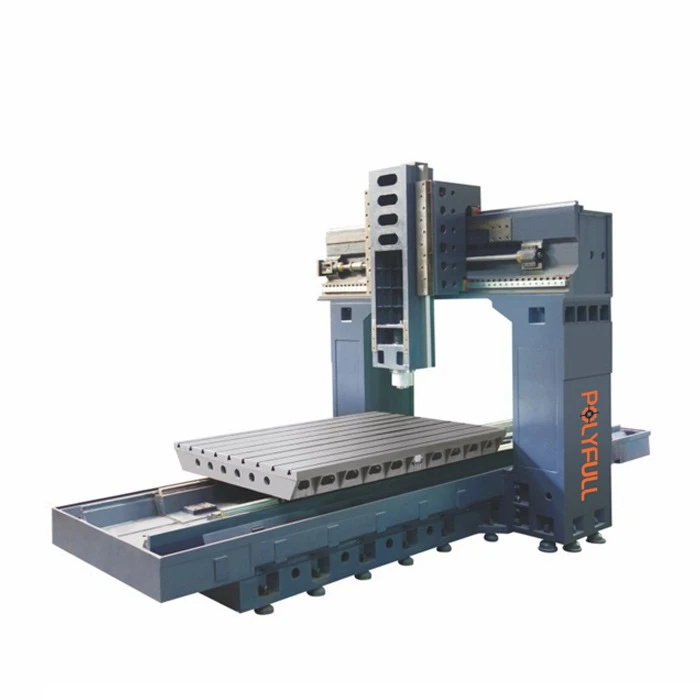

In unserem Unternehmen bieten wir eine Reihe von Portalbearbeitungszentren an, die jeweils mit einem leistungsstarken Gegengewichtssystem ausgestattet sind. Ob Sie auf der Suche nach einem sindHochsteifes Portalbearbeitungszentrum für harte Schienen, APortalprofilbearbeitungszentrum, oder einPortal-Zahnradbearbeitungszentrum mit hoher Steifigkeit, wir sind für Sie da.
Unsere mechanischen Gegengewichtssysteme sind aus hochwertigen Materialien und Präzisionstechnik gefertigt. Die Gewichte bestehen aus dichten, haltbaren Materialien und die Riemenscheiben sind so konzipiert, dass Reibung und Verschleiß minimiert werden. Dadurch wird sichergestellt, dass das System langfristig einen zuverlässigen und konsistenten Ausgleich bietet.
Für unsere hydraulischen Gegengewichtssysteme verwenden wir modernste Hydraulikkomponenten und fortschrittliche Steuerungssysteme. Die Hydraulikzylinder sind so konzipiert, dass sie einen sanften und präzisen Gewichtsausgleich ermöglichen, und die Steuersysteme ermöglichen eine einfache Einstellung der Gewichtsausgleichskraft. Dadurch können Sie die Leistung der Maschine für unterschiedliche Bearbeitungsaufgaben und Belastungen optimieren.
Die Bedeutung eines guten Gegengewichtssystems für Ihre Bearbeitungsvorgänge
Ein gutes Gegengewichtssystem kann einen erheblichen Einfluss auf Ihre Bearbeitungsvorgänge haben. Hier sind einige der wichtigsten Vorteile:
Verbesserte Produktivität
Wie ich bereits erwähnt habe, reduziert ein ausgewogenes Gegengewichtssystem die Belastung der Antriebsmotoren, sodass sich die Maschine schneller und effizienter bewegen kann. Dies führt zu kürzeren Zykluszeiten und höherer Produktivität. Sie können mehr Arbeit in kürzerer Zeit erledigen, was in der Fertigungswelt immer ein Pluspunkt ist.
Hochwertigere Produkte
Die reduzierten Vibrationen und die verbesserte Stabilität, die ein gutes Gegengewichtssystem bietet, führen zu qualitativ hochwertigeren Endprodukten. Sie haben weniger Ausschuss und weniger Nacharbeit, was Ihnen auf lange Sicht Zeit und Geld spart. Ihre Kunden werden mit der Qualität Ihrer Produkte zufriedener sein, was zu mehr Geschäften und besseren Beziehungen führen kann.
Niedrigere Betriebskosten
Durch den geringeren Verschleiß der Motoren und anderer Komponenten haben Sie geringere Wartungskosten. Sie müssen Teile nicht so oft austauschen und die Wahrscheinlichkeit, dass die Maschine unerwartet ausfällt, ist geringer. Das bedeutet weniger Ausfallzeiten und eine gleichmäßigere Produktion, was insgesamt zu niedrigeren Betriebskosten führt.
Kontaktieren Sie uns für Ihre Anforderungen an ein Portalbearbeitungszentrum
Wenn Sie auf der Suche nach einem Gantry-Bearbeitungszentrum sind oder Ihre bestehende Maschine aufrüsten möchten, würden wir uns freuen, von Ihnen zu hören. Unser Expertenteam kann Ihnen bei der Auswahl der richtigen Maschine für Ihre spezifischen Anforderungen helfen und alle Fragen beantworten, die Sie zum Gegengewichtssystem oder zu anderen Aspekten unserer Portalbearbeitungszentren haben.
Egal, ob Sie ein kleiner Hersteller oder eine große Produktionsanlage sind, wir haben die richtige Lösung für Sie. Kontaktieren Sie uns noch heute, um ein Gespräch darüber zu beginnen, wie unsere Portalbearbeitungszentren Ihre Bearbeitungsvorgänge verbessern und Ihnen dabei helfen können, Ihr Unternehmen auf die nächste Stufe zu heben.
Referenzen
- „Konstruktions- und Betriebsprinzipien von Portalbearbeitungszentren.“ Handbuch für Industriemaschinen, Ausgabe 2022.
- „Fortschritte bei Gegengewichtssystemen für Werkzeugmaschinen.“ Journal of Manufacturing Technology, Bd. 35, Nr. 2, 2023.
