Der Hauptinhalt der CNC-Werkzeugmaschinenprogrammierung
Analysieren Sie die Teilezeichnung, legen Sie den Bearbeitungsvorgang fest, führen Sie mathematische Berechnungen durch, schreiben Sie die Programmliste, erstellen Sie das Steuermedium, überprüfen Sie das Programm, geben Sie das Programm ein und führen Sie eine Probebearbeitung des Werkstücks durch.

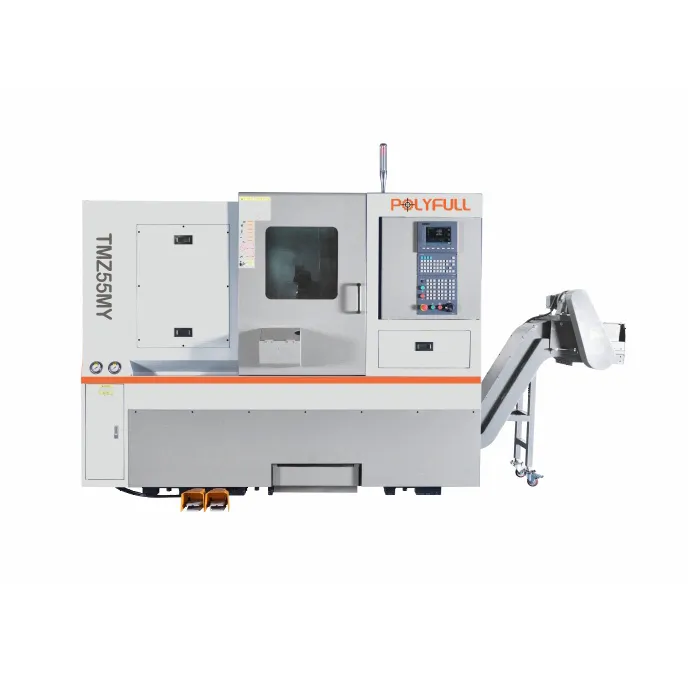

Schritte einer CNC-Maschine
Analysieren Sie die Teilezeichnungen und die Prozessbehandlung, analysieren Sie die geometrische Form und Größe der Teile und die technischen Anforderungen gemäß den Zeichnungen, klären Sie Inhalt und Anforderungen der Verarbeitung, legen Sie den Verarbeitungsplan fest, bestimmen Sie die Verarbeitungsreihenfolge, entwerfen Sie die Vorrichtung, wählen Sie das Werkzeug aus, bestimmen Sie den angemessenen Weg und wählen Sie die angemessene Schnittmenge aus.
Gleichzeitig sollten die Funktion des CNC-Systems und die Fähigkeiten der CNC-Werkzeugmaschine selbst berücksichtigt werden und die richtige Auswahl der Werkzeugeinstellpunkte und Schneidmethoden sollte verwendet werden, um Nebenzeiten wie Werkzeugwechsel und Indexierung zu minimieren.
Mathematische Verarbeitung
Legen Sie vor der Programmierung entsprechend den geometrischen Eigenschaften des Teils ein Werkstückkoordinatensystem fest.
Die Funktion des numerischen Steuerungssystems besteht darin, den Verarbeitungsweg gemäß den Anforderungen der Teilezeichnung zu formulieren und zunächst die Bewegungsbahn des Werkzeugs im festgelegten Werkstückkoordinatensystem zu berechnen. Für Teile mit einfachen Formen, z. B. Teile, die aus geraden Linien und Bögen bestehen, müssen Sie nur die Koordinatenwerte des Startpunkts, des Endpunkts, des Mittelpunkts des Bogens, des Schnittpunkts oder des Tangentialpunkts des geometrischen Elements berechnen.
Schreiben Sie eine Liste von Teileprogrammen
Nachdem der Verarbeitungsweg und die Prozessparameter festgelegt wurden, wird die Teileprogrammliste entsprechend dem vom numerischen Steuerungssystem vorgegebenen Code und Programmsegmentformat erstellt.
Der Aufbau eines CNC-Bearbeitungsprogramms
1. Zusammensetzung des Programms: Es besteht aus mehreren Programmsegmenten.
Die Funktion O0001;O(FANUC-O,AB8400-P,SINUMERIK8M-%) gibt die Programmnummer an, jede Programmnummer entspricht einem bearbeiteten Teil.
N010 G92 X0 Y0; Semikolon zeigt das Ende des Segments an
N020 G90 G00 X50 Y60;
...; Unterprogramme können aufgerufen werden.
N150 M05;
N160 M02;
2. Segmentformat:
(1) Wortadressformat: wie N020 G90 G00 X50 Y60;
Dies ist das am häufigsten verwendete Format. Moderne CNC-Maschinen verwenden es. Adresse N ist die Programmsegmentnummer, und Adresse G und die Nummer 90 bilden die Wortadresse für die Vorbereitungsfunktion.
(2) Variables Programmsegmentformat: wie B2000, B3000, B, B6000;
Verwenden Sie den Teiler B, um jedes Wort zu öffnen. Wenn keine Daten vorhanden sind, kann der Teiler nicht weggelassen werden. Dies ist häufig bei CNC-Drahtschneidemaschinen zu finden. Darüber hinaus gibt es Formate wie die 3B-Programmierung.
(3) Programmsegmentformat mit fester Reihenfolge: wie 00701+0;
Der vom Siemens-System gesteuerte Roboter ist falsch, der obige Programmabschnitt bedeutet: N007 G01 X+02500 Y-13400 F15 S30 M02;
